CAD制作螺栓的简单操作

文章来源：网络作者：罪名发布时间：2026-08-18 22:19:55

      对于CAD制作螺栓的简单操作有许多网友咨询过，小编今天就带来了关于CAD制作螺栓的操作方法，一起好好学习下吧！

      CAD制作螺栓的简单操作

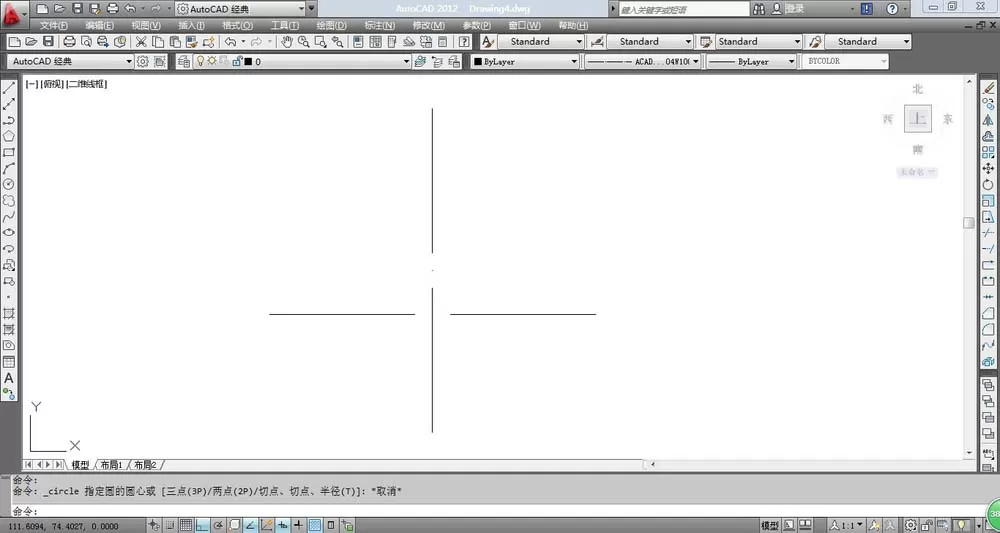

      1、首先，在辅助线设置当中加在虚线，然后画两条辅助线，最后结果如图所示。

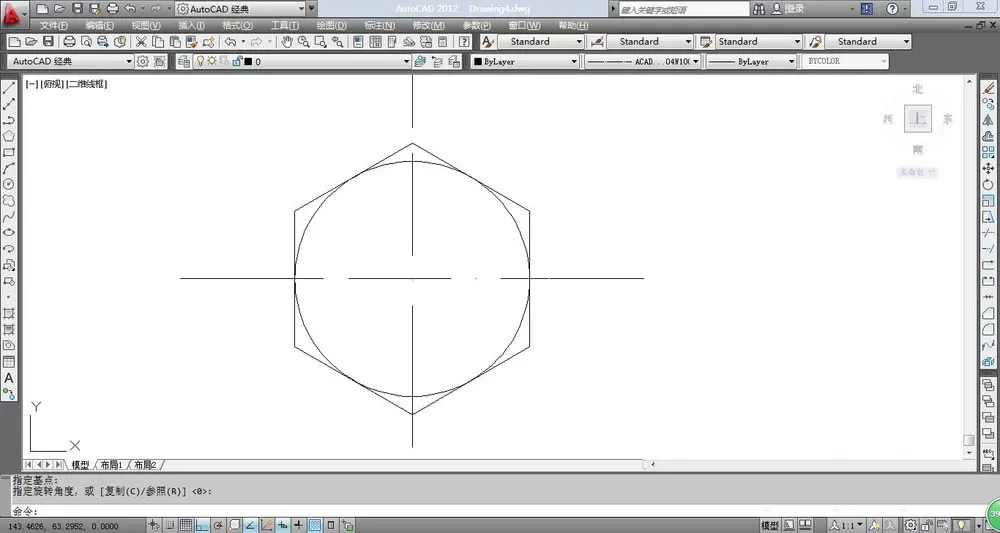

      2、输入C快捷键画圆，画一个半径为13.85的圆，以辅助线的交点为圆心，然后在输入POL多边形快捷键，画一个外切与圆的正六边形，最后的结果如图所示。

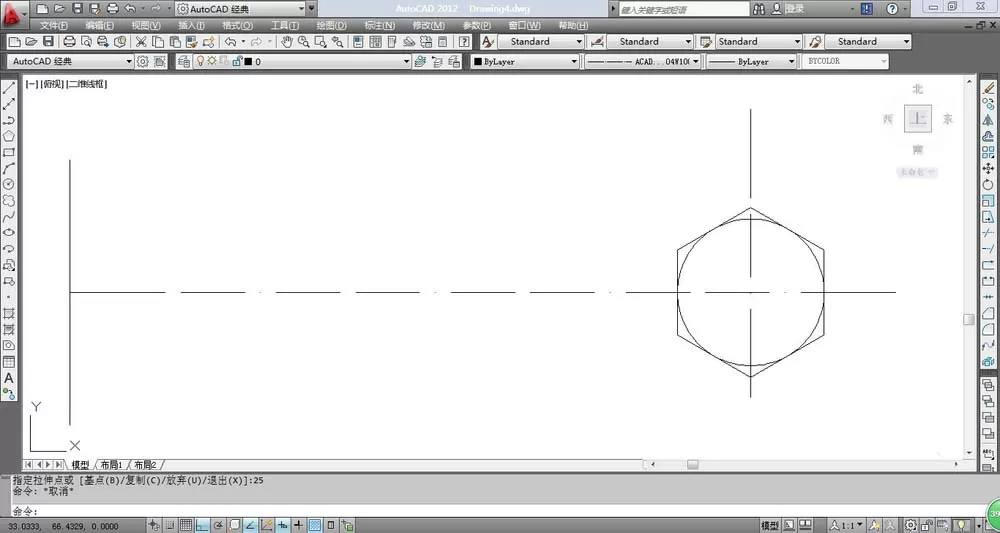

      3、在辅助线外画一条直线，以辅助线端点为中点，画直线，最后结果如图所示。

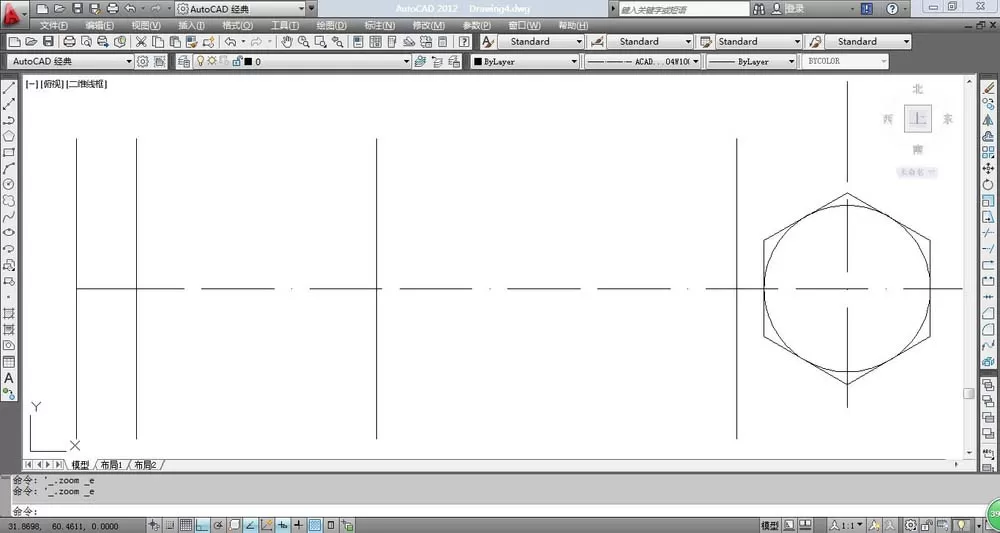

      4、输入O快捷键，向右进行偏移，首先偏移10个单位，然后选择刚才偏移得到的直线，再偏移40个单位，在选择刚才偏移得到的直线，再偏移60个单位，最后结果如图所示。

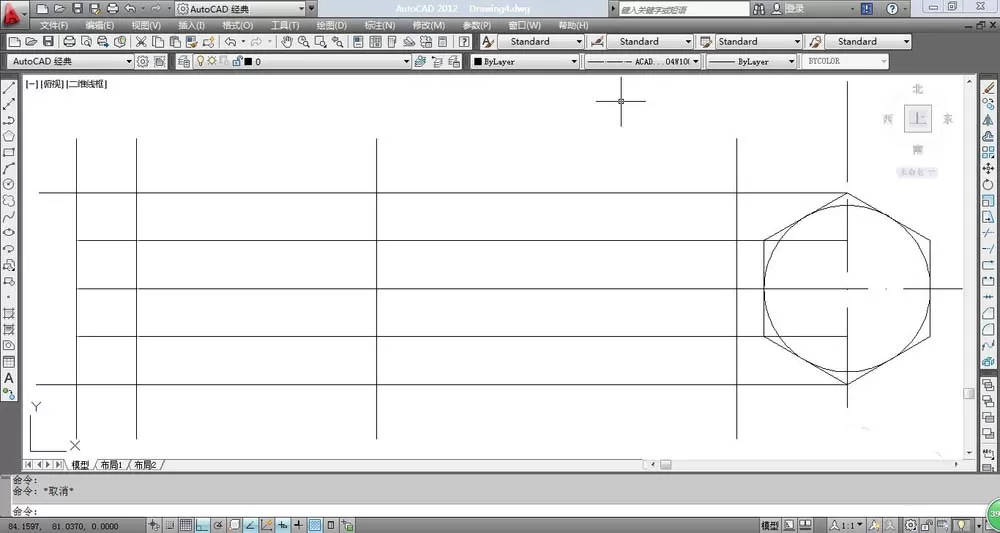

      5、将最外面的这条直线的中点和圆心连接起来，然后选择这条直线，输入O快捷键，然后向上和向下各偏移8个单位，然后在捕捉正六边形的两个点向左绘制两条直线，最后结果如图所示。

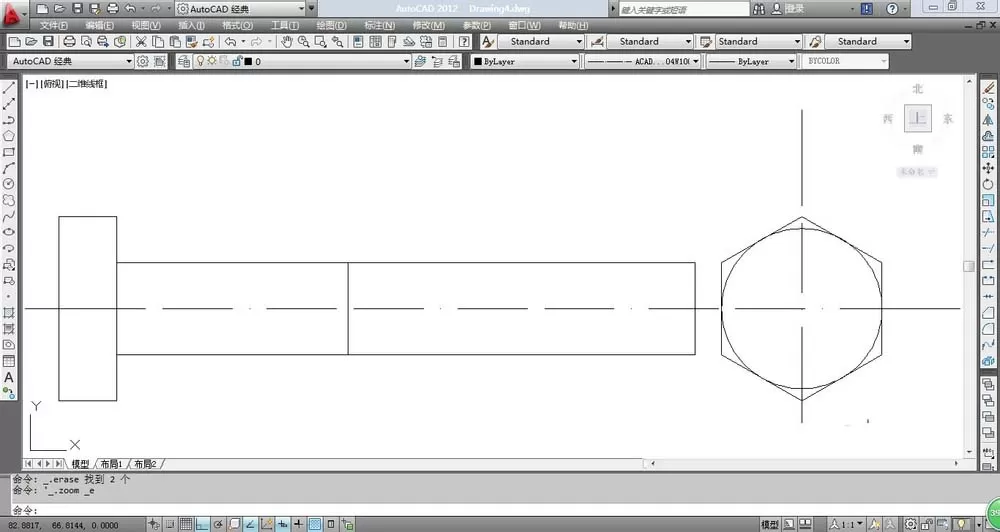

      6、输入TR快捷键，进行修剪，我们可以输入tr后直接按两次空挡键，就可以删除多余的线条，最后的修剪结果如图所示。

      以上这里为各位分享了CAD制作螺栓的简单操作。有需要的朋友赶快来看看本篇文章吧。
